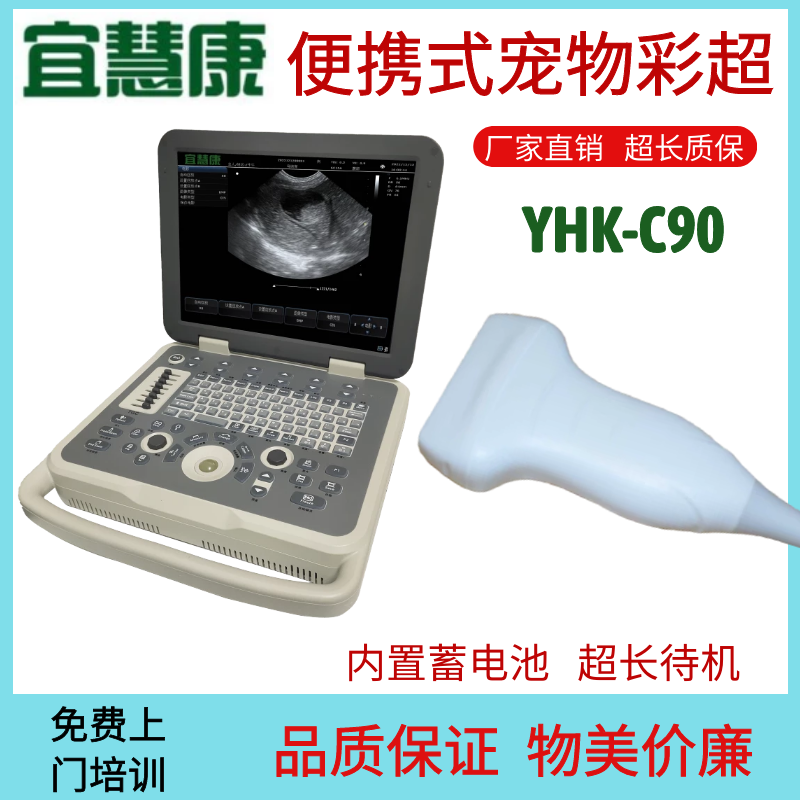

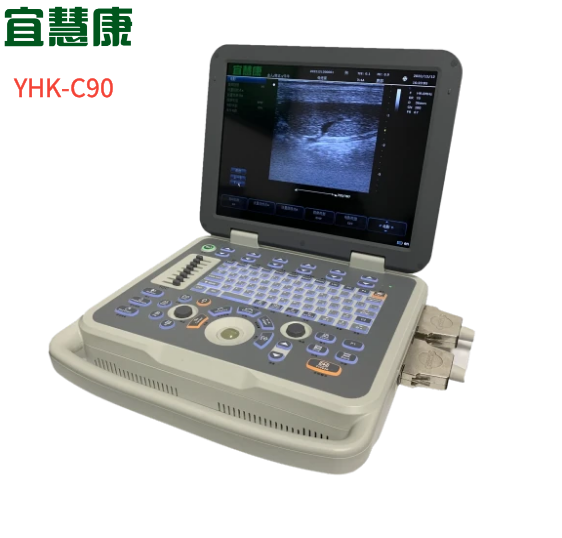

动物用笔记本彩超YHK-C90技术规格
1. 设备用途说明
YHK-C90可以用于动物腹部、心脏、产科、小器官、血管、肌腱等方面的检查。支持的动物类型有猫、狗、牛、马、羊 其他。
2. 物理规格：
2.1 笔记本彩超尺寸、重量
主机尺寸：370mm(长) × 350mm(宽) × 60mm(厚)
包装尺寸：460mm(长) ×460mm(宽) × 220mm(高)
主机重量：5.5 kg，不含探头、适配器；
包装重量：8.2kg，含：主机、适配器、两把探头、电源线、说明书、纸箱、泡棉；
2.2 显示器
高分辨率15寸LCD显示器
2.3 电池
内置6000毫安时锂电池，工作状态，连续工作时间≥1小时以上，屏幕提供电量显示信息；
2.4 内置硬盘
★支持硬盘(≥128GB)；
2.5 技术平台：★linux +ARM+FPGA
2.6 通道数、阵元数
物理通道数：≥40
探头阵元数：≥80
2.7 支持的探头
1. 3C6A: 3.5MHz/R60/80阵元凸阵探头；
2. 7L4A: 7.5MHz/L38mm/80阵元线阵探头;
3. 6C15A: 6.5MHz/R15/80阵元微凸探头；
4. 6E1A: 6.5MHz/R10/80阵元腔内探头；
5. ★6I7A: 6MHz/L64mm/80阵元直肠探头
探头频率：2.5-10MHz
★探头插座：≥2个
2.8 外设支持
外围接口有：网口、USB口（2个）、VGA/VIDEO/S-VIDEO、脚踏开关接口，支持：
1. 外接显示器；
2. 视频采集卡；
3. 视频打印机：包括黑白视频打印机、彩色视频打印机；
4. USB报告打印机：包括黑白激光打印机、彩色激光打印机、彩色喷墨打印机；
5. U盘、★USB接口光盘刻录机、★USB鼠标；
6. 脚踏开关；
…
3. 主要技术参数及功能：
3.1 全数字化成像技术
1. 多波束合成
2. 实时逐点动态聚焦成像
3. ★脉冲反相谐波复合成像
4. ★空间复合
5. ★图像增强降噪
3.2 成像模式
1. B模式
2. M模式
3. Color(彩色多谱勒)模式
4. PW(脉冲多普勒)模式
3.3 图像显示模式
B、双幅、四幅、B+M、M、B+Color、B+PW、PW、B+Color+PW、★B/BC双实时
3.4 支持的频率
B/M模式：5.0MHz、6.5MHz、7.5 MHz、8.0MHz、 H8.0 MHz 、 8.5 MHz、 H9.0 MHz 、H10.0 MHz
PW模式：4.5MHZ、5.0MHZ
Color 模式：4.5MHZ、5.0MHZ
3.5 电影回放
1. 2D模式,B最大: ≥5000帧，Color, PDI最大：≥2300帧；
2. 时间线模式(M, PW), 最大：≥ 190s
3.6 图像放大
实时扫描（B、B+C、2B、4B），状态:无极放大
3.7 图像存储
1. 支持JPG、BMP、FRM图像格式和CIN、AVI电影格式
2. 支持本地存储；
3. 支持DICOM，符合 DICOM3.0标准
4. ★内置工作站：支持病例数据检索与浏览
3.8 系统语言
1. 中文/英文/西班牙文/法语/德语/捷克语/俄语，根据用户需求，可扩展支持其他语言；
2. 全屏幕中英文注释输入，中文输入法≥2种，其中有五笔输入法；
3.9 测量计算软件包
腹部、产科、泌尿系统、心脏、小器官、血管等；
3.10 测量报告
支持报告编辑、报告打印，★支持报告模板；
3.11 其他功能
注释、体标、穿刺线、★PICC、★碎石线
4. 测量及计算
1. B/C模式常规测量：距离、面积、周长、体积、角度、面积比率、距离比率
2. M模式常规测量：时间、斜率、心率、距离
3. Doppler模式常规测量：心率、流速、流速比、阻力指数、搏动指数、手动/★自动包络、加速度、时间、心率
4. 产科B、PW模式应用测量
5. 心脏B、M、PW模式应用测量
6. 血管B、PW模式应用测量，支持：★IMT自动内膜测量
7. 小器官B模式应用测量
8. 泌尿B模式应用测量
9. 腹部B模式应用测量；
5. 图像参数
5.1 B模式
1. 频率：5.0MHz、6.5MHz、7.5 MHz、8.0MHz、 H8.0 MHz 、 8.5 MHz、 H9.0 MHz 、H10.0 MHz
2. 焦点位置：0-15
3. 灰阶映射：0-14
4. 深度：0-18
5. 伪彩：0-6
6. 动态范围：30-165 5个递增
7. 扫描范围：0-3
8. 扫描密度：低、中、高三档可调
9. 噪声抑制：0-7
10. 帧相关：0-7
11. 线平均：0-7
12. 空间复合：开、关可调
13. 边缘增强：0-7
14. 图像增强：0-4
15. 上下翻转：开、关可视可调
16. 水平翻转：开、关可视可调
5.2 M模式
1. 扫描速度：0-4
2. 焦点位置：0-15
3. 动态范围：30-165 5档可调
4. 灰阶映射：0-14
5. 伪彩：0-6
6. 噪声抑制：0-7
7. 线平均：0-7
8. 边缘增强:0-7
9. 全屏：开、关可调
10. 上下翻转：开、关可调
5.3 PW模式
1. 频率：4.5MHZ、 5.0MHZ
2. 标尺：0-15
3. 基线：0-6
4. SV：0-7
5. 校正角度：-85-85
6. 扫描速度：0-4
7. 速度单位：cm/s 或 KHZ
8. 谱图翻转：开、关可调
9. 伪彩：0-6
10. 壁滤波：0-3
11. 动态范围：24-100
12. 全屏：开、关可调
13. 谱平滑：0-7
14. 音量：0-20
5.4 Color模式
1. 频率：4.5MHZ、5.0MHZ
2. 标尺：0-10
3. 灵敏度：0-4
4. 基线：0-6
5. 血流速度：低、中、高三档可调
6. 壁滤波：0-7
7. 彩色翻转：开、关可调
8. 帧相关：0-7
9. 扫描密度：低、中、高 三档可调
10. 偏转：-12-12
11. 彩色图谱：0-3
12. 后处理：0-3
13. 双实时：开、关 可调
5.5 参数保存及恢复
支持图像参数一键保存；
支持图像参数一键复位；
6. 整机标准配置及选配件
标准配置：
1. ★全数字主机 1台(主机内置128G硬盘)；
2. 1个适配器；
3. 1个3C6A凸阵探头；
4. 1个7L4A线阵探头；
5. 说明书一本；
6. 电源线一条；
选配件：
1. 6E1A腔内探头；
2. 6C15A微凸探头；
3. USB报告打印机；
4. 黑白视频打印机；
5. 彩色视频打印机；
6. 穿刺架；
7. 台车；
8. 脚踏开关；
9. U盘及USB延长线；
